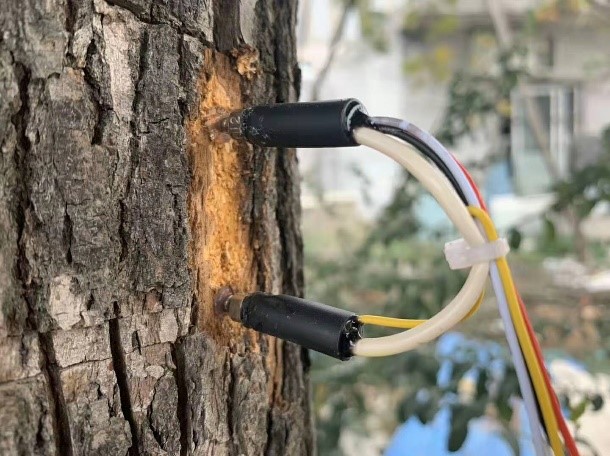

由北京林業大學PWRlab團隊研制的STDP系列液流探針，使用熱擴散原理，采用進口的加熱線和熱電偶線，嚴格參照進口各規格TDP探針技術、材料和制造工藝，經過精密加工制作而成。

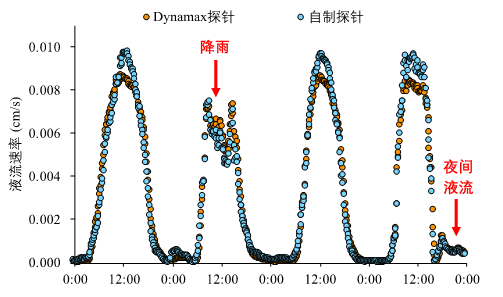

STDP系列探針經過和進口探針多年的實地對比觀測，其相關系數的平方達到0.98，變化趨勢和數值基本一致，安裝和使用方法也完全一致，可完全替代進口產品。近兩年已在很多科研單位廣泛應用?？珊芎玫挠糜跇淠菊趄v對環境變化的響應特征研究。
測量目的
通過測定樹木蒸騰速率的日變化、季節變化規律與樹木蒸騰總面積來確定植物的蒸騰量,根據植物的蒸騰量估算樹木在生長季的耗水量,為確定能維持樹木正常生長的最低供水量及樹木對環境變化的影響提供實驗依據。
產品特點
價格低
生產工藝流程標準化，一致性誤差小
堅固耐用，易安裝，可重復使用
采用防水連接器，連接更方便，可根據科研需要延長信號電纜。
STDP液流探針參數
型號 | 探針長度 （mm） | 探針直徑 | 探針間距 | 熱電偶數 | 功率（W） | 運行電壓（V） | 信號輸出 （V·℃-1） |
STDP10 | 10 | 1.2 | 40 | 1 | 0.08~0.12 | 2.0 | 40 |
STDP30 | 30 | 1.2 | 40 | 1 | 0.15~0.20 | 3.0V | 40 |
STDP50 | 50 | 1.65 | 40 | 1 | 0.25~0.30 | 5.0V | 40 |
STDP80 | 80 | 1.65 | 40 | 2 | 0.45 | 7.0V | 40 |
注：探針自帶0.5米電纜，延長電纜長度可根據科研需要延長。

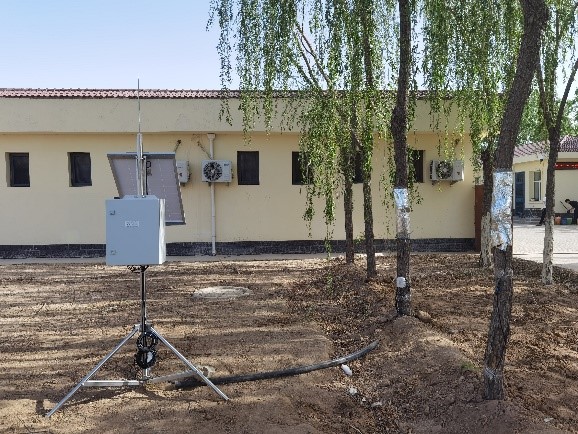

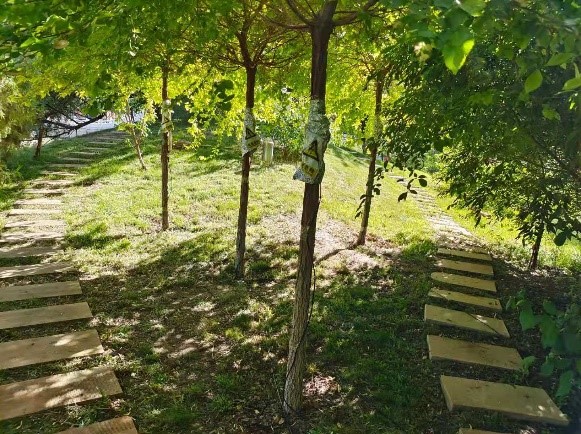

樹干液流觀測系統
系統主要由STDP系列液流探針、液流采集模塊、液流延長線、數據采集器、供電系統組成，主要應用于林業樹木液流研究，反應樹木蒸騰耗水情況。
每個液流采集模塊可連接多達8個液流探針，采用SDI-12總線傳輸，可根據用戶的需求靈活布置，能夠在野外長時間連續監測，數據定期采集存儲在本機，并定期通過GPRS功能傳輸至云端，用戶可以遠程查詢?yōu)g覽下載數據，遠程修改參數，方便異地管理。
主要特點
l 安裝方便，軟件硬件操作簡單
l 可接入多達6個測量模塊
l GPRS傳輸，遠程查詢?yōu)g覽下載數據、修改參數，方便異地管理
系統配置
STDP液流探針（見上表）
SF8D液流采集模塊
l 通道數量：8個差分通道，可接8個10/30/50的探針或4個STDP80探針
l 溫度分辨率0.003℃，
l 內部集成2個探針加熱電壓調節器
l SDI-12總線信號輸出，可實現數字化遠距離分布式連接探針
l 采樣頻率可設置，自動計算求平均值
CR300數據采集器
●工作溫度范圍 (℃ )：-40℃ ~70℃（標準）
●最大掃描速率：10 Hz
●模擬輸入：6 個單端或 3 對差分
●脈沖通道數：8個（P_SW,P_LL,C1,C2和SE1-SE4）
●開關激發通道：2 個（VX1、VX2）
●通訊 / 數據存儲端口：1 個 RS-232,1 個 USB
●12V控制端口：1個
●數字端口I/O：7 個（C1，C2，P_SW和SE1至SE4）可配置為數字輸入和輸出
●輸入電壓量程（Vdc）：-100~ +2500 mV
●模擬電壓精度：±（0.1%測量值+偏移量）@ -40～70℃，±（0.04%讀數+偏移量）@ 0～40℃
●模擬數字轉換位數（A/D）: 24位
●采集器供電范圍：16-32V
●實時時鐘精度：±1min/月
●可支持的網絡協議：Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS
●可支持的通信協議：PakBus, Modbus, DNP3, SDI-12, TCP, UDP, and others
●內 存：30MB（數據存儲）；80MB(CPU驅動/程序存儲)
●尺寸：13.97 x 7.62 x 4.56 cm
●重量：242g～249.5g(取決于所選擇的通訊方式)
可接入的其他類型傳感器
●管式土壤水分傳感器
●土壤水分溫度電導率傳感器
●土壤水勢傳感器
●樹干直徑生長變化傳感器
●氣象傳感器
●…
