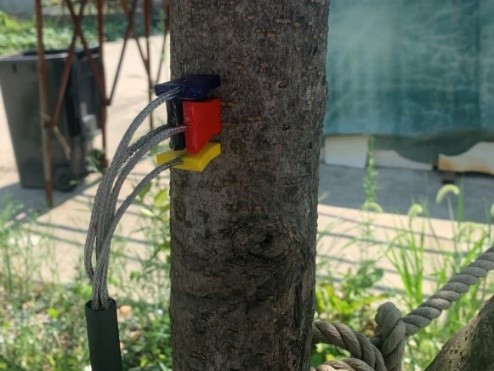

HFD是一種基于持續加熱的液流測量技術，可以實現高時間分辨率的不同深度多位點測量，并具有精準測定高、低、零液流以及逆向液流的優點。

      HFD探針是由北京林業大學PWRLab團隊，并在HFD技術的發明者——捷克布爾諾孟德爾大學的Nadezhda Nadezhdina教授的授權與指導下，開發第二款液流探針產品，已具備完善的生產工藝和測試流程以及質量控制標準，并且已實現HFD液流探針高質量與高成功率的量化生產。

測量目的

能夠?qū)Ω?、低、零液流以及逆向液流實現精準測定，并擁有極高的時間分辨率，有助于研究植物水分生理過程以及植物對外界環境突變的響應，了解植物夜間水分活動及根系水力再分配，進一步理解植物生理與水分關系。

產品特點

●價格低

●生產工藝流程標準化，一致性誤差小

●可定制多位點溫度探針

HFD液流探針參數

●每套HFD探針包含1根加熱探針和3根溫度探針

●加熱探針長60 mm

●溫度探針長45 mm

●測量位點數量：2個，可定制

●功率：0.5W

●電纜長度：標準2米（可定制需要長度）

●信號輸出：40uV/℃

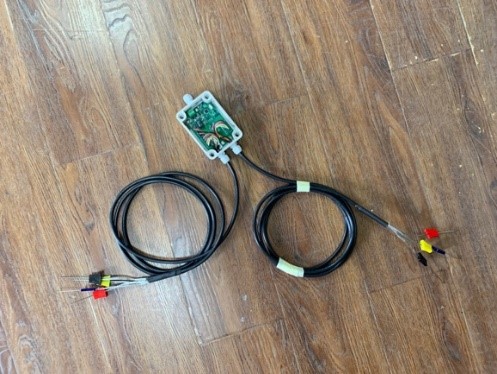

HFD2液流采集模塊參數

●采集通道：8個差分通道，可接入2套兩位點的HFD探針

●溫度分辨率：0.003℃；

●自帶1個可調節的加熱電源，加熱電壓3～6V

●采樣頻率可設置，自動計算求平均值

●輸出信號：SDI-12

●可實現數字化遠距離分布式連接探針

CR300數據采集系統

●工作溫度范圍  (℃ )：-40℃ ~70℃（標準）

●最大掃描速率：10 Hz

●模擬輸入：6  個單端或 3 對差分

●脈沖通道數：8個（P_SW,P_LL,C1,C2和SE1-SE4）

●開關激發通道：2 個（VX1、VX2）

●通訊 / 數據存儲端口：1  個 RS-232,1 個  USB

●12V控制端口：1個

●數字端口I/O：7 個（C1，C2，P_SW和SE1至SE4）可配置為數字輸入和輸出

●輸入電壓量程（Vdc）：-100~ +2500 mV

●模擬電壓精度：±（0.1%測量值+偏移量）@ -40～70℃，±（0.04%讀數+偏移量）@ 0～40℃

●模擬數字轉換位數（A/D）: 24位

●采集器供電范圍：16-32V

●實時時鐘精度：±1min/月

●可支持的網絡協議：Ethernet, PPP, RNDIS, ICMP/Ping, Auto-IP(APIPA), IPv4, IPv6, UDP, TCP, TLS (v1.2), DNS, DHCP, SLAAC, NTP, Telnet, HTTP(S), FTP(S), SMTP/TLS, POP3/TLS

●可支持的通信協議：PakBus, Modbus, DNP3, SDI-12, TCP, UDP, and others

●內    存：30MB（數據存儲）；80MB(CPU驅動/程序存儲)

●尺寸：13.97 x 7.62 x 4.56 cm

●重量：242g～249.5g(取決于所選擇的通訊方式)

可接入的其他類型傳感器

●管式土壤水分傳感器

●土壤水分溫度電導率傳感器

●土壤水勢傳感器

●樹干生長傳感器

●氣象傳感器

●…
