概述

CR300是一款多用途、緊湊型、低成本的測量和控制數據采集器，屬于入門級數據采集器。它擁有豐富的指令集，兼容大多數水文、氣象、環境以及工業方面的傳感器，可以通過多種網絡方式采集數據，并根據更適合用戶的通訊協議進行傳輸。CR300也可以進行本地或遠程的自動化操作，控制和M2M通信，適用于需要長期監測，遠程監控的小型系統。

功能和優勢

內置充電控制器（使用太陽能板或交直流轉換器），可以就地給電池充電

功耗低，節省電源

測量各種模擬電壓或電流傳感器

測量各種脈沖輸出或串行/數字傳感器

通過連接各種通訊設備進行遠程監控

使用Pakbus,Modbus,DNP3以及其他標準協議通訊

發送加密/安全郵件信息和警報

Campbell品質的浪涌和靜電防護

使用USB端口，簡化PC建立連接設置

參數

CPU：ARM Cortex M4, 運行頻率144Mhz

內存：10MB數據存儲，5MB CPU驅/程序，2MB操作系統

時鐘精度：±1分/月

USB microB接口：直連電腦（配置過程中限制電流） USB 2.0  12Mbps

RS232接口：連接RS232通訊設備或者串口傳感器

電池端子對（-BAT+）：連接12V電源輸入或用于UPS模式給蓄電池充電

充電端子對（-CHG+）： 連接16-32V直流電源轉換器或12V或24V太陽能板（10W）

SW12V端子：可控的12V輸出，給傳感器或通信設備供電，500mA@20℃

VX1，VX2端子：傳感器激發或0-5V連續輸出，電阻橋測量或者傳感器供電

6個多用途模擬輸入端子（SE1-SE6）

模擬量功能（SE1-SE6）

模擬量輸入：6個單端或3個差分輸入，量程-100~+2500mV（±34mV ），24位ADC

4-20mA或者0-20mA輸入（只有SE1，SE2支持）

數字I/O功能（SE1-SE4）包括3.3V邏輯電平，用于：

高頻計數（35KHZ）

脈寬調制

中斷和定時器輸入

周期平均測量（20KHZ，取決于振幅）

2個脈沖計數端子（P_SW，P_LL）

P_SW

開關閉合脈沖（150Hz）

高頻計數（35KHz）

P_LL

低頻交流（20KHz）

高頻計數（20KHz）

2個控制終端端子（C1/C2）：C端子可通過軟件設置為數字功能

數字I/O作用包括5V輸出，或者3.3.V邏輯電平，用于

SDI-12

高頻計數（3KHz）

開關閉合（150Hz）

通用狀態/控制

電源5V，3.3V：[email protected]

中斷

串口同步通信Tx/Rx組

規格

最優模擬量精度：±(0.04% 讀數 ±3 μV), 0°-40°C

最優有效分辨率：23 nV (量程±34 mV, 差分反轉測量 50/60 Hz fN1)

工作溫度范圍：-40°— +70°C

重量: 242 g

體積: 14.0 x 7.6 x 5.1 cm

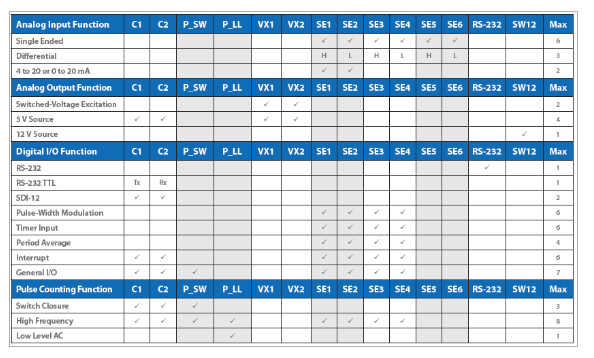

端子功能

（每個端子只可以使用其中的一種功能）
