設備用途

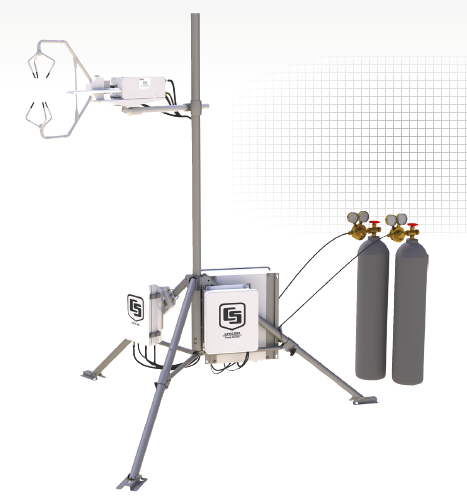

CPEC310渦動通量觀測系統適用于長期定位觀測大氣邊界層中CO2, H2O, 熱和動量交換。它是一個完整而易于操作的系統。以CR6 數據測控運儲器為核心，包括EC155 閉路紅外CO2/H2O分析儀和 CSAT3A 三維超聲風速儀，并附有氣體采樣泵。為零基點和測幅的自動訂正，可選配高壓標準氣罐氣體閥門調控器。氣體分析儀配有專利渦旋進氣口和小的樣品池，比其他的閉路渦動系統更低的流量而同時保持了良好的頻率響應。此外，與采用傳統的內聯過濾器相比，這個專利設計使得整套系統保持理想的頻率響應的同時，幾乎不需要維護。
工作原理
系統采用渦動協方差技術，測量近地層的感熱通量、潛熱通量、CO2通量、動量通量和摩擦風速等。系統實際運行中，超聲風速儀高頻響應三維風速（Ux、Uy、Uz）和虛溫（Ts），CO2/H2O分析儀高頻響應CO2和H2O，數據采集器實時采集這些變量數據，并對其做同步處理，之后在線計算得到感熱通量、潛熱（水汽）通量、CO2通量、動量通量及摩擦風速，以及這些數據所需的協方差/均值等，并將計算結果保存在數據采集單元，以此同時各種高頻變量的原始數據也會保存在數據采集單元中，用戶可以對這些原始數據進行后期處理（分析和插補），從而獲得理想通量數據。
應用領域
該系統適用于長期定位觀測大氣邊界層中CO2, H2O, 熱和動量交換。適用于森林、草地、農田、沙漠及城市等各種下墊面環境碳、水循環過程的研究，作為生態系統與大氣之間的CO2、H2O和能量交換信息的有效手段，為分析地圈-生物圈-大氣圈的相互作用，評價陸地生態系統在碳循環中的作用提供重要的數據基礎，為大尺度、長期和連續的科學研究提供支撐。
配置詳單
序號 | 貨物名稱 | 圖片 | 型號 | 數量 | 單位 | 主要性能參數 |
一 | 通量觀測系統主機 |  | CPEC310 | 1 | 套 | 系統性能
正常運行溫度范圍：-30° 到 +50°C
正常運行所需電壓：10.5 到 16.0 V 直流
正常運行功率：12 W
最大 (冷啟動時)：35 W
渦度相關質能通量的傳感器
工作溫度：-30° 到 +50°C
工作壓力：70 到 106 kPa
供電電壓：10 到 16 Vdc
25°C 時功耗：5 W（上電后穩定狀態）
測量速率：60 Hz
輸出波寬：5, 10, 12.5, 或 20 Hz；用戶可編程控制
輸出選項：SDM, RS-485, USB, 模擬量（僅CO2 和 H2O）
輔助輸入：空氣溫度和壓力
EC100 氣壓計精度
基本型：±1.5 kPa (> 0 °C), 線性增加到±.3.7 kPa @ -30°C
增強型：±0.15 kPa (-30° 到 50°C)
線纜長度：3 m (10 ft)，從EC155/CSAT3A 到EC100進樣管/ 超聲測量體積之間的空間分離：15.4 cm (6.1 in)
氣體分析儀技術規格
樣品腔室熱敏電阻精度：± 0.15 °C (-30° 到 50°C)
樣品腔室壓力精度：± 1.5 kPa (> 0 °C )，
線性增加到±3.7 kPa @ -30 °C
CO2性能
精度：1%
精密度RMS（最大）：0.15 mol mol-1
校準量程：0 到1000μmol/mol-1
依溫度變化的零點漂移：±0.3μmol mol-1/°C
依溫度變化的增益漂移：±0.1% 讀數/°C
交叉靈敏度（最大）： ±1.1 x 10-4 mol CO2 /mol H2O
H20性能
精度：2%
精密度RMS（最大）：0.006mmol mol-1
校準量程：0 到72 mmol mol-1（38°C 露點）
依溫度變化的零點漂移：±0.05mmol mol-1/°C
依溫度變化的增益漂移：±0.3% 讀數/°C
交叉靈敏度（最大）：±0.1 mol H2O /mol CO2
三維超聲風速儀技術規格
測量路徑：
垂直：10.0 cm (3.9 in)
水平：5.8 cm (2.3 in)
量程：
Ux：±30 m s-1
Uy：±60 m s-1
Uz：±8 m s-1
Ts：-50° 到 +60°C，風向在 ±170° 以內時
偏移誤差：
Ux, Uy：<±8.0 cm s-1
Uz：<±4.0 cm s-1
風向：±0.7°，當水平風速為1 m s-1 時
增益誤差：
風矢量在水平面上下±5° 以內時：<±2% 讀值
風矢量在水平面上下±10° 以內時：<±3% 讀值
風矢量在水平面上下±20° 以內時：<±6% 讀值
測量精密度 (RMS)
Ux, Uy：1 mm s-1
Uz：0.5mm s-1
超聲虛溫：0.025 °C
風向：±0.6° |
