整體指標：

工作環境：-40℃～+80℃、0～100%RH

可靠性：平均無故障時間>5000小時

供電電源： 12V

加密間隔：最密間隔為1分鐘

數據存儲：2G以上的CF卡

時鐘精度：<±15秒/月

結構特點

1、數據采集系統

新型自動站所采用的“主/分采集器”結構方式，在地面氣象要素探測方面充分考慮到了在目前和未來若干年內，對各種地面氣象要素的探測需求，采用分布式結構。按照不同的需求把氣象要素進行分類，由相關的分采集器完成探測數據的采集器。所有分采集器的采樣數據通過外部總線傳送給主采集器。

主采集器

主采集器是自動氣象站的核心，具有強大的數據處理能力，可以滿足各種復雜氣象探測系統的數據處理要求?？梢酝瓿蓪︼L(fēng)速、風向、空氣溫度、相對濕度、降水、氣壓、蒸發、總輻射以及能見度氣象要素的探測、數據采集。

分采集器

按照氣象要素性質的不同分采集器劃分為：

（1）地溫觀測分采集器

（2）輻射觀測分采集器

（3）土壤水分觀測采集器

（4）其他觀測采集器

（5）若干智能傳感器

1、采用交流電源供電方式，交流220V電源供給真空泵、加熱濾芯電箱的電源、采集器分析儀機箱，配置大于2000米的交流供電電纜。

2、為了保持電源的連續性，給系統配置了大功率的柴油發電機和大容量的膠體蓄電池，適合在交流電源不太穩定或停電15天的條件下正常工作。一旦交流供電系統出現故障或中斷，采集器和分析儀仍能保持工作狀態。且系統設置了自啟動功能，保障了設備長時間運行且測得的數據具有可靠性。

3、太陽能板供電模式，給系統配置太陽能板加蓄電池的供電模式，但考慮到林內光照較差，不建議采取這種供電模式。

在整套系統中我們配置了高性能耐低溫的膠體電池，增加了系統穩定性，減少了維護量，深充膠體電池具有以下特點：

深度放電后回充性強，甚至在放電后在未及時補充電的情況下容量能100%得到回充。

是最理想的用于循環使用的電池——最適于每天使用。

自放電小。

內阻低，充電接受能力強。在沒有完全充足電的情況下，可以對電池進行放電，且對電池不會有任何損壞。

7、通訊方式

整套系統我們可以滿足下列圖示提供的各種類型的通訊方法與組網手段。結合用戶實際情況，我們選擇了GPRS無線傳輸模式，數據直接發送到用戶工作組計算機上，能遠程遙控，時時監測儀器工作是否正常。避免長期無人維護導致數據丟失，或電池過分放電等特殊情況發生。但下面還是以硬件連接方式來詳細描述數據采集器的各種連接方式，以備用戶后期二次開發時選擇。

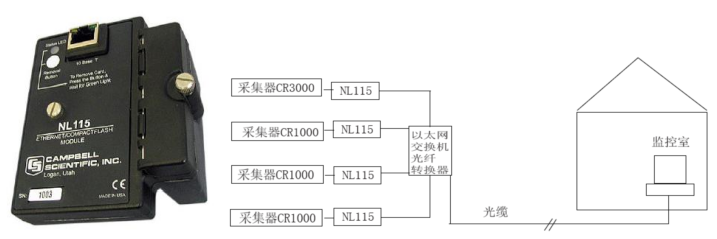

數據采集器有一個標準的RS232接口，4個擴展通訊RS232接口和一個高速外設端口。高速外設端口可以通過連接NL115通訊模塊來接入以太網絡,如下圖所示，真正的高速網卡與采集器的通訊速度可以達到1.6~3.2MB/s。

RS232可以直接或通過轉換接口設備連接到以下幾種通訊設備：

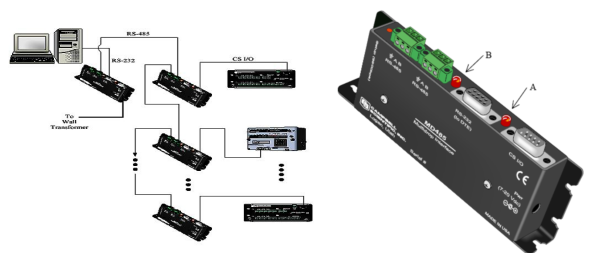

 1）多點總線（485總線），可以使用計算機的一個RS232口監控多個采集器，每個采集器具有不同的地址，

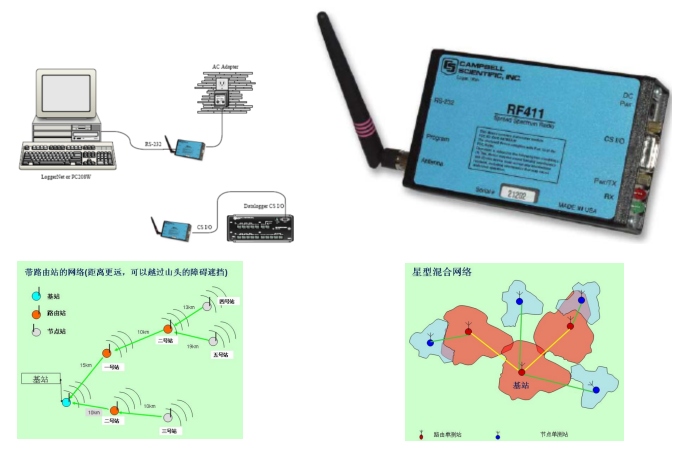

2）無線電臺通訊，使用433/915/2.4G開放頻率，采用了最流行的無線路由轉發，內置路由算法。采集器可以進行路由算法進行轉發，支持多跳無線傳輸，通過路由轉發可以最大限度的擴展傳輸距離。功耗低。

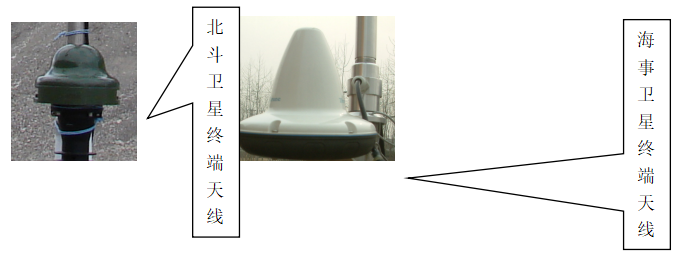

3）衛星，主要使用我國自主研發的北斗衛星系統（覆蓋我國領土）和海事衛星系統

目前在青藏高原和海洋站都有應用的實例，穩定好，北斗衛星接收器耗電較高，海事衛星稍低，但費用比北斗要高。

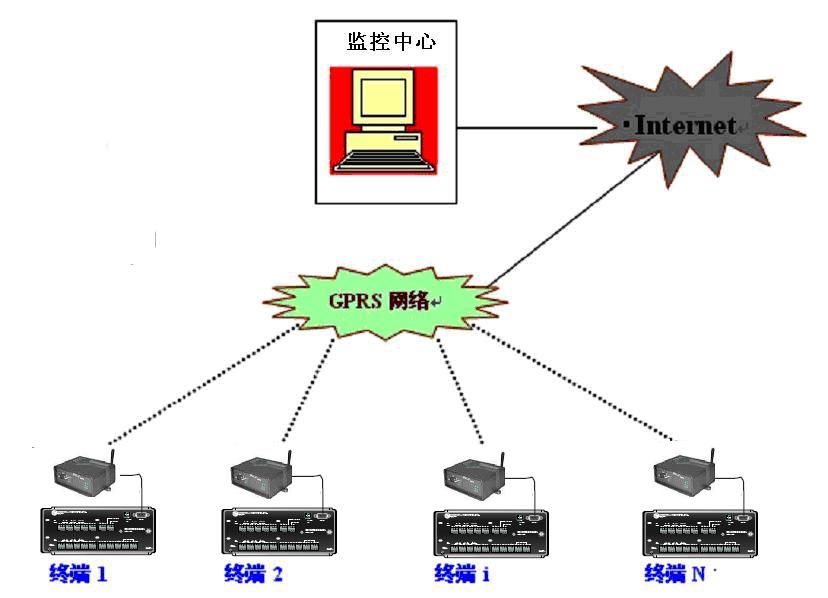

 4）GPRS與CDMA設備，是目前比較流行的方式，因此我們給這套系統配置了這種無線通訊模式。

典型應用

主要應用于氣象業務觀測、環境保護、農業氣象、交通氣象、軍事氣象保證服務等行業。在應對氣候變化的研究、人民日常生活保障、防止自然災害等方方面面，都有著非常廣泛的應用。

SR50A是RM Young公司新研發的利用超聲波進行測距的傳感器，通過測量超聲波脈沖發射和返回的時間差來測量雪深/水位變化情況。同時，用戶可另外配備一個空氣溫度傳感器，來進行溫度修正，以降低環境溫度對聲速變化產生的影響，以保證測量的精確性。該產品可完美支持RM Young公司出品的U30系列數據采集器。

主要技術參數：

測量時間：<1.0秒

最大量程：最大15.2m

最優量程：0.1m-2m

輸出：RS485、modbus、RS-232、TCP/IP網絡、COM

波束寬度：6°±@-3db

補償：可選擇溫度補償

分辨率：0.344mm

采樣速率：5Hz

RS-485網絡：1至32個傳感器可遍址組網

工作溫度：-40℃至70℃

使用條件：不受被測物體的顏色、光照、透明度或者其他可視因素

啟動時間：＜1s

重量: 1kg

D-LOGGER數據采集器

實時監控功能：可創建和運行實時圖表顯示的工具，自定義屏幕顯示，查看數據或者控制端口/診斷標簽；

診斷功能：可設置進行故障診斷或系統預警；

軟件可接受.dat格式數據

可實現儲存的半小時動態，與微氣象測定數據集成計算生態系統綜合變量。

軟件設計：

（1）C/S架構，全中文界面，兼容Oracle數據庫，通過圖表及圖形控件顯示數據；

（2）軟件功能：具備權限管理，用戶管理，參數設置，實時觀測，數據查詢，數據統計，數據報表，質量控制，數據維護，日志管理等功能；

（3）參數設置：可設置站點參數，可照時數，旬月歷史數據，檢定證書，設置結果自動關聯到數據庫及數據文件格式。

（4）數據查詢：支持單要素查詢和全要素查詢，以Excel格式導出數據，帶進度條顯示。

（5）數據統計：可自動統計出起止時間范圍內的觀測極值及出現時間和累計值。

（6）數據報表：支持輸出月報表，年報表和單要素統計報表。

技術參數：

32bit，F(xiàn)PU，100Hz，1MB運存；

內存: 128MB，可通過MicroSD卡擴展8GB

模擬精度: ±（0.04%讀數+漂移）

8個差分或16個單端，

4個脈沖，

3個電壓激發，

2個電流激發

2個模擬量連續輸出和8個控制和輸出口

8個控制和數字口, 兼容各種探頭；

獨立的SDM接口。

直接連接以太網絡

包含在線處理通量數據的軟件。

可以通過擴展板擴展模擬量通道，增加測量要素；

支持Modbus，F(xiàn)TP，HTTP，XML，POP3，SMTP，Telnet， NTP等多種協議；支持?jǐn)?shù)據遠程傳輸；配備專用的數據處理軟件。

時鐘精度: ±3分鐘/年；10μm（選配GPS）

測量分辨率: 0.02μV RMS

工作溫度: -40~70℃（標準），-55℃~85℃（擴展）

支持完整的PakBus網絡
