水文水質生態浮標投放海洋和湖泊等自然環境進行水文和水質生態監測，搭載相應的測量儀器，還具有數據無線傳輸、自供電設備，并能承受嚴峻的野外環境。具有測量參數多、運行維護量少等特點，另外投放點必須滿足相關海事部門的有關規定和要求，概括起來應具備如下功能：
數據存儲和處理功能
系統檢測和控制功能
數據無線傳輸功能
異常狀況報警功能
自供電功能
全球定位功能
耐受環境的卓越能力
系統特點
穩定性：久經考驗的儀器性能
實時性：在線數據處理
R232、R485、以太網、GPRS、CDMA、電臺、衛星等多種通訊方式任選
低功耗，太陽能供電
超強的兼容性及擴展性
應用領域
水源地預警
赤潮藻華監測和預警
江河湖庫水質監測
海洋和海岸線水質調查
水產養殖區水質評價
富營養化狀況監測和調查
藻類和浮游生物量估算及其分布調查
1 系統組成
1.1組成框圖

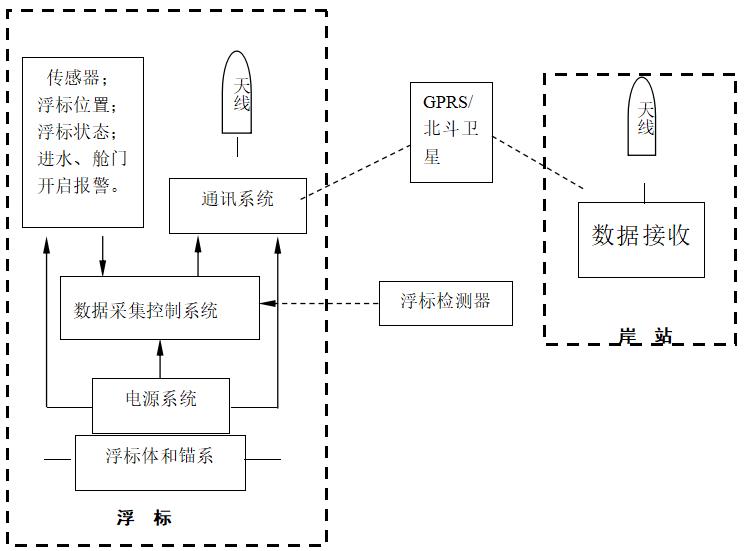

圖1 浮標的組成框圖
1.2組成說明
如圖1所示，浮標體和錨系、電源系統、數據采集控制系統、通訊系統和天線、浮標檢測器構成了浮標的基本配置。通過搭載傳感器完成參數測量，數據采集控制系統完成數據的處理和存儲。
浮標系統測量的數據由通訊系統（GPRS或北斗衛星）發射到指定的固定IP地址，然后由岸站接收，數據接收處理系統按預定的文本格式處理后，可以存儲或者打印。
2方案設計
2.1方案一： Hydrolab DS5X
HACH的Hydrolab DS5X 是一款多參數水質檢測儀，最多能安裝17個傳感器探頭，具有非常優越的靈活性。能實現一次性測量溫度、電導率、深度、pH值、溶解氧（LDO）、溶解氧、濁度、葉綠素a、藍綠藻、銨鹽、硝酸鹽、氯化物等指標。
傳感器特點：
可用于無人值守站點進行檢測；
接口多樣化：SDI-12，RS-485和RS-232；
延長了工作時間，優化了數據的保存；
能在生物豐富的水域中進行水質監測而設計，具備高準確度。
技術參數：
Hach | 范圍 | 精度 | 分辨率 |
低溶解氧 | 0~60mg/L | ±0.1 mg/L < 8mg/L ±0.2 mg/L ≥ 8mg/L | 0.01 mg/L |
溫度 | -5~50°C | ±0.1°C | 0.01°C |
pH | 0-14 | ±0.2 | 0.01 |
濁度 | 0-3000 NTU | ±1%（0-100NTU） ±3%（100-400NTU） ±5%（4-3000NTU） | 0.1 NTU(<400NTU) 1 NTU(≥400NTU) |
電導率 | 0-100 mS/cm | ±0.5%+0.001 mS/cm | 0.001 |
光照度 | 0-10000 μmol s-1m-2 | ±5% | 1 μmol s-1m-2 |
ORP氧化還原電位 | -999-999mV | ±20mV | 1mV |
溶解氧 | 0~50mg/L | ±0.2 mg/L < 20mg/L ±0.6 mg/L ≥ 20mg/L | 0.01 mg/L |
TDG (總?cè)芙鈿怏w) | 400-1400mmHg | ±1.5%mmHg | 1mmHg |
藍綠藻 | 低 150-2,000,000 cells/mL 中 150-200,000 cells/mL 高 150-20,000 cells/m | 相當于1個pph的若丹 | 20cells/mL
|
深度 | 0-10m（絕對壓力） 0-25m 0-100m 0-200m | ±0.003m ±0.05m ±0.05m ±0.1m | 0.01m 0.01m 0.01m 0.1m |
葉綠素a | 低 0.03-500 μg/L 中 0.03 -50 μg/L 高 0.03-5 μg/L | 相當于1個pph的若丹 | 0.01μg/L |
2.2方案二：Aquaread AP7000

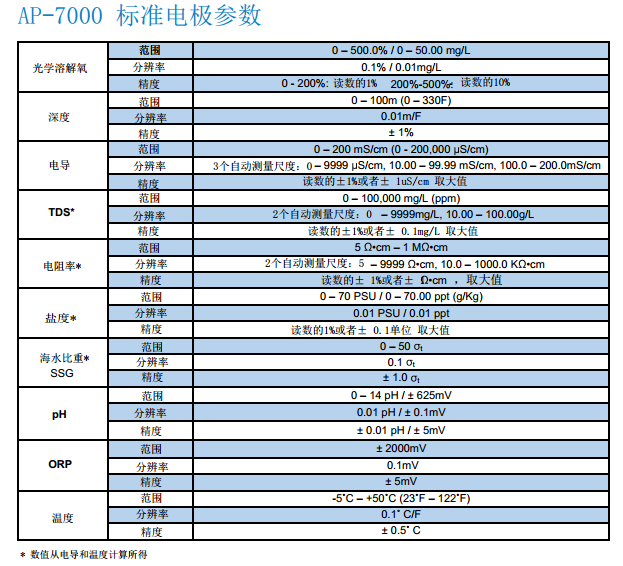

Aquaread AP7000是一款自清潔的長期在線水質測量儀器，清潔刷能夠清洗所有的探頭。標準參數包括：溫度、光學溶氧、比電率、絕對電導率、鹽度、pH、ORP、TDS、深度、電阻率和SSG。
可選探頭包括光學電極和ISE電極。光學電極包括：濁度、葉綠素、藍綠藻、羅丹明、熒光素和精煉油。ISE電極包括：銨氮和氨氮、氯化物、氟化物、硝酸鹽以及鈣離子。
2.3方案三：多傳感器配置
該方案使用多個傳感器來進行配置，每種傳感器測量一種或者兩種參數。
范圍 | 精度 | |
CS511溶解氧 | 0.5~20ppm | ±2% |
CS526pH計 | 0-14 | ±0.2 |
CS547A電導率和溫度傳感器 | 0.005~7.0 mS/cm 0~50°C | ±5%reading mS/cm 0.2°C |
SR50A水位傳感器 | 0.5~10m | ±1cm或者0.4%reading |
OBS300濁度計 | 0-4000 NTU | ±2%reading 或者0.5NTU |
2.4營養鹽測量

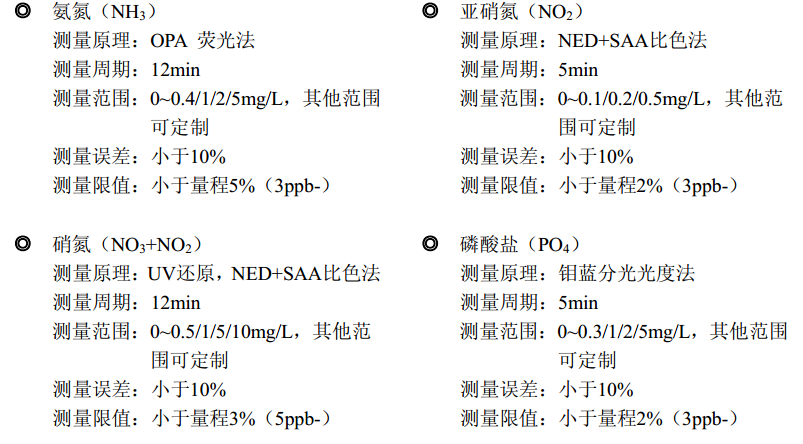

意大利SYSTEA公司的WIZ傳感器是一款新型的便攜式野外營養鹽在線分析儀，可用于地表水以及海洋中的最多達四個化學參數的完全自動化測量，維護周期長。
WIZ傳感器主要采用業內公認的分光光度濕化學法進行測量，主要測量參數有：氨氮（N-NH3）、正磷酸鹽（P-PO4）、硝酸鹽+亞硝酸鹽（N-NO3+NO2）和亞硝酸鹽。
其他應用參數可根據要求選配，包括硅酸鹽、總磷、總氮、鐵離子等其他金屬離子。
2.5其它可選傳感器
Aquadopp Profiler “闊龍”剖面流速儀 (400K/600K/1M/2M Hz) 使用非常靈活，典型的應用包括：淺水海洋研究（水深小于100米），港口監控，河流、湖泊和渠道等的科學研究。它可以布放在小巧又便宜的座底式支架，石油平臺，浮標或者任何固定建筑上。在典型的海洋表層環境中進行測量和在具有大量浮游沉積物的海岸或者河流中進行測量，工作效果一樣好。一系列獨特的探頭設計保證了“闊龍”能夠布放于任何復雜環境中。
“闊龍”除了能夠采集剖面流速，它還可以通過PUV法采集波浪數據。只要有足夠的存儲空間和電量，該系統就成為波浪流系統。
產品特點：
測量范圍：80m/40m/20m/10
精度高
重量輕
測流、測溫、羅盤、傾斜儀、存儲、電池一體
探頭形式多樣，安裝測量方便
PUV測波浪
3浮體
浮標體：直徑1.5m的圓盤型隨波浮標。浮標體型號規格：TNB-1.5m 型；直徑：1.5m。浮標體相關技術參數：浮標體預計5米波高時，最大搖擺角度小于25 度，10 米波高時小于35 度，15 米波高時小于45 度，當浮體傾斜90 度時自動回復正常姿態。
浮標體各部材料、加工工藝及性能特征：
1)浮標體主鋼構體采用優質不銹鋼鋼材，厚4mm。嚴格按船舶成型、焊接等加工工藝，焊縫嚴格執行“煤油滲漏、超聲、加壓”等檢測手段。內部雙層油漆防護，外部精拋五層油漆防護。浮標體內充填泡沫；
2)護舷采用防撞防老化橡膠；
3)浮標上層支架同樣采用優質不銹鋼鋼材，按專業、可靠的焊接及熱處理工藝，具有強度高、防腐蝕、防磁特征，安裝有綜合氣象傳感器、錨燈、風速計、衛通天線等附件；
4)浮標下尾管為可拆卸式結構，采用優質耐腐蝕不銹鋼，按專業、可靠的成型、焊接工藝，具有強度高、耐腐蝕、防磁特征。尾管內可以很靈活便捷地安裝海流計等儀器，尾管式結構可提高浮標體的穩性、增強對儀器的保護。尾管端鉛重塊采用內外置形式，根據使用要求很靈活裝卸；
5)太陽能板固定采用斜梯形臺（仿龜背）形式，以提高太陽能板工作效能，且能有效防止拖、掛、鉤等不安全因素發生。太陽能供電裝置，最大輸出功率：45Wx3；電池組：容量200AH；具備太陽能充電優化系統，防止過充電；
6)儀器倉布空間設計規格：￠為80cm，H 為100cm；儀器倉內支架采用優質不銹鋼鋼材，減輕重量，調節使用方便；
7)浮標整體外部螺紋連接處均采用特制防盜不銹鋼螺母、螺栓，大大提高了防偷盜的安全性；
8)浮標體內外電纜走線全部采用法蘭（橡膠水密圈+防水坎）及水密插頭形式，各種電纜線布置、安裝、使用、更換方便快捷。浮標體底部特附加三個眼板扣，留作“單點系泊式”備用；
9)配置全球定位系統（GPS）和羅盤，可通過程序設定浮標經緯度范圍（定位精度在15米以下，實時監測浮標的經緯度），一旦浮標漂離規定范圍，GPS測定后立即向預設電話報警，及時追回，有效的防止偷盜、錨纜斷裂等意外事件；
10)配置浮標標志燈，射程不少于6 海里，浮標標志燈符合海上航（?。?biāo)燈的相關國家標準；
11)設計及制造均嚴格按相關國家及行業標準執行。
其它相關附、組件按標準常規要求配置：如拖曳、起重眼板、系纜樁、抓力錨、專用卸扣、錨鏈、連接扣等。

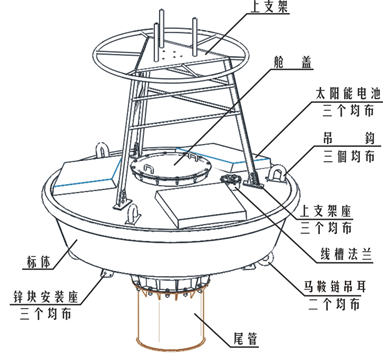

圖2 浮標體總裝效果

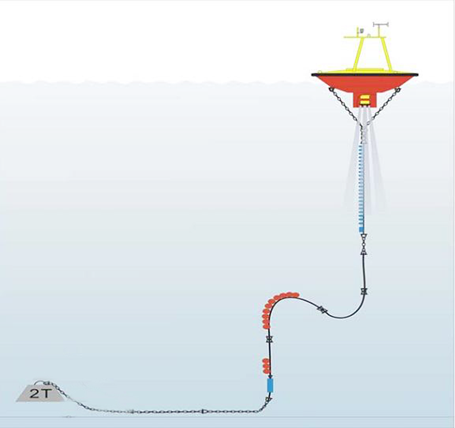

圖3 浮標系統示意圖
4.無線傳輸
可根據用戶要求選擇數據通訊方式，方式包括：GSM、GPRS、CDMA通訊，中國北斗衛星通訊，全球銥星通訊，海事衛星C（Inmarsat-C）通訊等。其中GSM、GPRS、CDMA通訊方式因?yàn)樾盘柛采w問題，只適用于近海岸通訊。
可同時使用兩種傳輸方式：
GPRS通訊
北斗衛星通訊
除了數據傳輸功能外，用戶還可以在岸站對浮標的工作狀況進行遙測或遙控（包括采樣周期、參數設置等），以及控制通訊系統的發射頻率等。接收系統數據采集周期根據需求調整，數據采集后立即發送。
