CHM 15k云霧霾激光雷達是一種簡易的單波長后散射激光雷達。在其觀測范圍（15公里）內，可以可靠地測量多層云層、卷云層和氣溶膠層。1064納米的窄線寬釔鋁石榴石晶體芯片激光的穩定波長提供了性能卓越的信號。它可以有效地抑制日光影響，以及溫度變化帶來的漂移。所采用的脈沖能量和頻率對人眼是安全的，是屬于1M激光等級的產品。
此外，CHM 15k對用戶友好的操作界面以及易用性， 對無人值守及不間斷操作而言非常重要。
不論是針對復雜的氣溶膠研究或者是集成到大型觀測網絡中，CHM 15k對當前大氣研究中的多樣化需求而言不 愧為當前最高技術水平的代表性解決方案之一。
下文的圖片展示了在不同的氣象條件下Lufft CHM 15k云霧霾激光雷達測量到的數據。測量在 Teltow 和Berlin兩地的觀測點進行。每張照片都是在不同的典型氣象條件下拍攝的。相對應的圖形數據文件包含了后散射信號的強度，用編碼后的 顏色來表示高度（縱坐標）和時間（橫坐標）。彩色圖的垂直線段表示標記時間點的區間，在右側圖形中表現 為后散射廓線。
路賦德的CHM15k采用固體激光技術，它使得信號發射更強大，更穩定。與其它技術相比，它隨著時間推移而 產生的性能漂移可以忽略不計。與其它同類儀器不同，CHM15k采用1064nm激光波段，從而明顯避免大氣中水汽對激光的吸收，因此大大減小 接收到的后向散射廓線的不確定性，提高測量精度
后向散射系數可以作為CHM15k的標準輸出（氣溶膠消光系數也將作為標準輸出之一）
Lufft云霧霾激光雷達CHM 15k的實際應用:
氣象事件與實際案例中觀測數據的例子
卷云

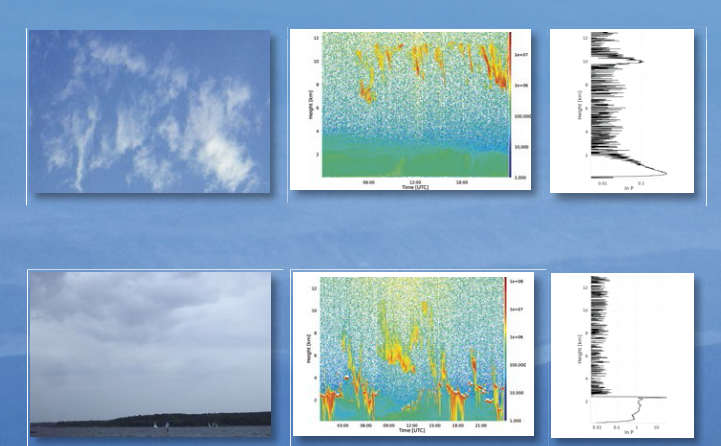

2005年10月10日拍攝到的卷云。后散射信號強度的圖形視圖顯示了相似的卷云結構，高度約6到12公里，以及地面到2公里高的一個氣溶膠層。右圖是相關的下午9點的高度0廓線。
雨

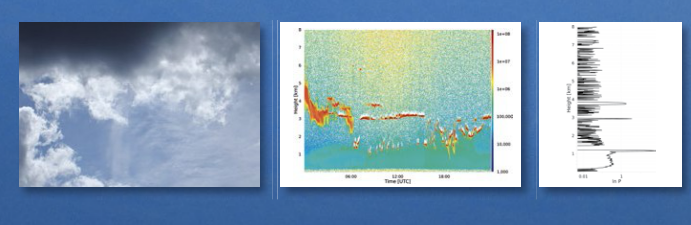

照片顯示了有雨的情況。通過彩色圖右半邊的高度廓線(18:30UTC時間)，可以很容易地觀測到在云的高度出 現的一些雨滴以及云團數量和體積的增加，觀測人員可以有效判別降雨事件及強度。
霧、高度復雜的大氣現象
這是2014年4月2日的霧。從時間上看，發生在早上2點到9點(CEST)。在此期間，垂直能見度(VOR)從80米到200米之間變化。采集到的是激光多重散射后的信號。通過觀測高度廓線，可以辨識出發生了霧。
行星邊界層以及混合層高度
大氣或行星邊界層(ABL或PBL)是貼近地表的氣層，會受到天地之間雙向的熱、風、水汽等動量交換的影響。 在PBL的 頂部是對流層。PBL自身可以按考量的物理量（風、溫度、氣溶膠/顆粒物）以及時間尺度來劃分為多個層次。 接近地面 的混合層的高度(MXL) 特別有意思，因?yàn)樗袣馊苣z/顆粒物和地表產生的不同氣體都會首先在一個小時內在這個空間內 混合。因而，測量氣溶膠層可以為我們提供有價值的顆粒物濃度，例如PM2.5的微塵?；旌蠈釉礁?，則顆粒物濃度越 低。 車輛排放是一個很好的例子，每天我們?nèi)梭w都要吸入很多。顯而易見，排放氣體散播到100米還是1公里濃度肯定是不同的。
Lufft云霧霾激光雷達可以探測PBL及其內部氣溶膠層的高度。 它可以分辨出MXL高度。所有算法都內置入設備中了，可以實時產生探測結果的數據。 另外一個應用是用于探測大氣中的火山灰顆粒。

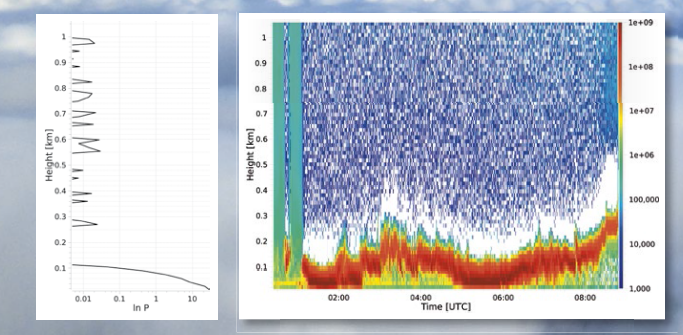

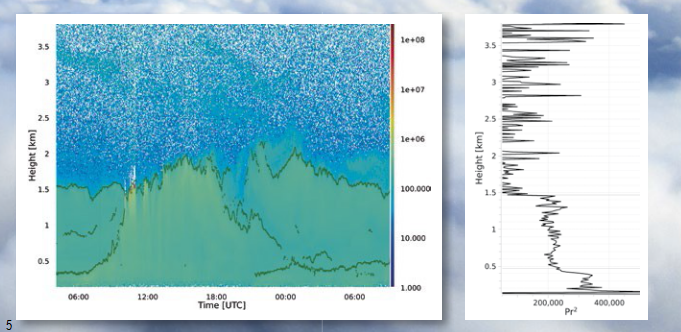

下方右圖顯示了一個一天內形成的典型混合層的氣溶膠廓線。2014年7月18日觀測到的數據。每15秒讀取一次數據。為了更好地描述對大氣層結構的視圖，這里采用了線性的表示形式(單位ln P)。
Lufft云霧霾激光雷達CHM 15k
主要應用于觀測大氣邊界層、氣溶膠后向散射廓線、氣溶膠質量分布、云 底高、云量、垂直能見度等參數。
使用高靈敏度的光學器件來獲取理想的數 據結果。為了日以繼夜精確地采集數據：
? 使用長壽命的固態激光器
? 小波段過濾器
? 高敏感度的圖像接收器
全天候的穩定運行
CHM 15k系列可以全年全天候不間斷地運行。設備配備了雙層機殼，觀測窗吹風機，自動加熱系統，可以不受霧、雨、冰 凍和過熱的影響。
數據報文
1 - 標準數據報文 輸出間隔，日期，時間，云層數量，穿透 深度，垂直能見度，最大檢測高度，本地 海拔高度，單位(m/ft)系統狀態，降雨指數校驗位
2 - 擴展數據報文 標準數據報文加上額外的狀態信息以及設備參數
3 - 原始數據報文
擴展數據報文加上測量到的原始數據（NetCDF格式）
4 - CHM 15k數據報文輸出間隔，日期，時間，單位，天空情況 指數，總云層覆蓋，云層數，穿透深度，垂直能見度，最大檢測高度，氣溶膠層質量分?jǐn)?shù)，氣溶膠層高，系統狀態，校驗碼
5-CHM15k用戶數據報文 用戶自定義報文
二、技術參數
CHM 15k 云霧霾激光雷達 | ||

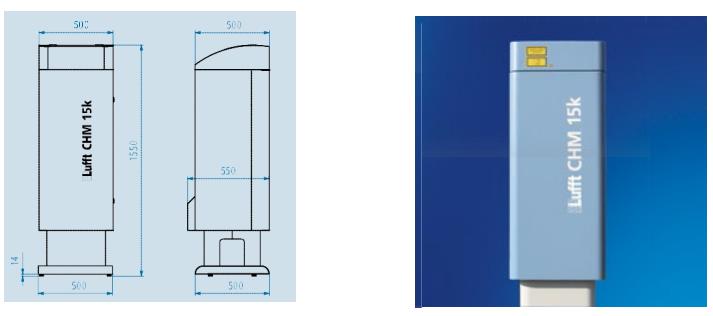

技術參數 | 規格 (長x寬x高) | 500 mm x 500 mm x 1550 mm |
重量 | 70 kg (130 kg 含木箱外包裝) | |
工作環境 | 工作溫度 | -40°C … 55°C |
工作濕度 | 0% … 100% | |
工作風速 | 0～55m/s | |
測量參數 | 測量原理 | 光學 (激光雷達) |
測量范圍 (CBH)1 | 5 m… 15,000 m | |
精度 | ± 5m | |
分辨率 | 5 m | |
采樣頻率 | 100 MHz | |
NetCDF 原始數據 分辨率 | 5 m, 10 m or 15m | |
采樣數據更新頻率 | 2 s… 600 s (可調) | |
測量目標 | 氣溶膠，云 | |
測量的云層數量 | - CBH1, 預設值: 3層 最大9層、2 層氣溶膠 - 云層穿透深度 - 云量及天空情況指數 - 垂直能見度(VOR) - 氣溶膠層高度 - 氣溶膠后散射廓線 | |
光源 | Nd:YAG固態激光器，波 長1064 nm 激光器恒溫 | |
脈沖強度 | 8uJ | |
數據輸出及配置設備的接口和軟件 | 標準接口 | RS485, LAN、TCP/IP 可輸出包括NetCDF在內的多種數據格式 |
可選接口 | VDSL, Modem | |
通訊 | LAN口：Web界面 串口：DataClient軟件或標準的終端軟件 | |
可選軟件 | 將測量到的數據進行可視化的 Viewer軟件 | |
電氣參數 | 電源 | 標準: 230 VAC, ±10% 可選 110 VAC, ± 10% |
功耗 | 250 W (標準) 800 W (最大加熱模式) | |
UPS (可選) | 內置ups > 1 小時 | |
操作安全 | 環境要求 | ISO 10109-11 |
激光等級 | 1M級 （ IEC 60825-1:2007） | |
防護等級 | IP65 | |
EMC | Class B, DIN EN 61326-1 | |
電氣安全 | DIN EN 61010-1 | |
證書 | CE | |
數據顯示 |
兼容性 | 可實現在Windows等主流操作系統上對所有觀測數據的采集、記錄、存儲、分析、報告等系統管理，具有方便直觀的操作界面 |
其他 | 標定 | 系統出廠配帶現場檢定裝置 |
三、優點
? 超大量程15 km (50 000 ft)
? 增強的多云層檢測
? 簡單及人眼安全的操作方式
? 易維護的模塊化設計
? 包含原始數據在內的多種數據格式
? 顯示NetCDF格式數據和實現對設備控制的圖形 界面操作軟件
四、軟件 / 案例

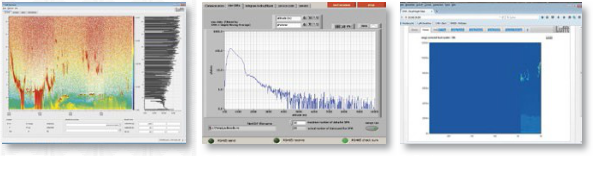

Lufft開發了能將CHM測量到的數據圖形化的軟件。
每臺設備都免費提供了DataClient軟件 - 標準的
RS485通訊軟件CHM 15k可以通過網頁界面進行參數配置及查看數據
案例: 德國氣象服務DWD網絡

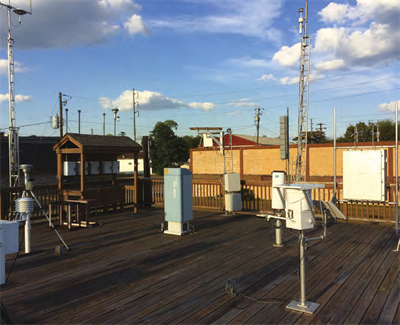

DWD在Falkenberg的觀測站：CHM 15k和微波輻射計以及測云雷達一 起，完美地實習了對空監測。德國氣象服務(DWD)采用100臺Lufft CHM 15k來構建這個網絡。雖然最初的設計是通過CHM 15k探測氣溶膠層及 對顆粒物后散射系數的垂直廓線，由于組網的優勢，目前已經可以監測 全德國的氣溶膠顆粒物以及顆粒物在對流層的垂直分布了。

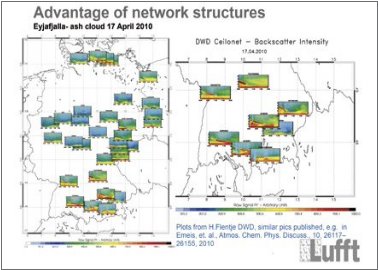

DWD云高監測網: 全德國CHM 15k運行狀態一覽圖。例圖顯示了2010年冰島火山爆發以來全德國的監測點分布。如果您審視不同地區的后散射廓線（左側），可以看到，只有在德國中部地區，紅黑色煙霧從對流層的上部流動到底 部消失了。放大視圖（右側）可以更詳盡地看到這些高層的火山灰逐步降落接近地面。
安里: 荷蘭氣象服務KNMI網絡
KNMI在做DWD相似的工作——21世紀的觀測網絡：一個包含40臺Lufft云霧霾激光雷達的荷蘭氣象服務提供了對整 個荷蘭及部分北海地區的氣溶膠及云層運動進行精確觀測的實時數據。冰島的火山灰，撒哈拉的沙塵或者美洲森林 火災導致的大西洋煙霧都被精確地觀測到了，這些案例是建立云霧霾激光雷達網絡以來，無人值守系統極大地提高 了對荷蘭天空情況監測能力的佐證。
CHM15k在美國阿拉巴馬州監測稀有氣體和氣溶膠

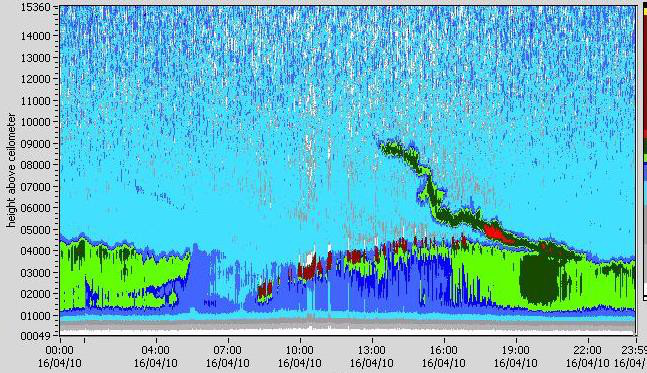

通過CHM15k后散射廓線探測到的埃雅法拉火山噴發時的火山灰垂直分布（英國氣象局）
