設備用途

OTT Parsivel2是一種新型的光學雨滴譜儀，可以精確而可靠地測量距地表1米以上（其他高度可根據實際需要進行定制）的各種降水類型，如毛毛雨、小雨、冰雹、降雪及混合降水等。同時，通過它還可以得到雷達發射率、能見度和降水動能等指標，獲得的數據通過通訊線纜傳到數據采集器或PC機上。

超強的測量性能，精密的防水設計以及簡便的操作，使之成為在無人職守或維護困難的環境下實現測量的理想選擇。目前，它以在包括美國航空航天局（NASA）、華盛頓大學、英國氣象局（Met Office UK）、日本宇宙航空開發機構在內的世界各地得到廣泛應用

工作原理

DISDR0230雨滴譜觀測系統采用基于降水粒子對激光衰減原理，精確測量降水（液態、固態、混合）粒子直徑、速度、分布密度、雨強、累積雨量、天氣現象、能見度等氣象參數的集雨滴譜分析儀、高精度全天候雨量計、天氣現象識別儀和能見度儀等功能于一體的高性能氣象傳感器，并將測量的數據通過RTU實時傳輸至數據中心，實現圖形化的數據展示和遠程數據查看。

應用領域

氣象研究，實時天氣測量，道路交通監控，洪水預警，雷達校準，水文地理研究，如地表侵蝕域

1、天氣現象自動監測：設備可以直接分析當前空氣中的降水顆粒粒徑及運動速度，并以此根據WMO的天氣分類直接輸出天氣代碼，如毛毛雨、小雨、中雨、大雨、冰雹、雪、霧等。

2、人工增雨評估：通過Parsivel2的組網探測，分析降雨量、滴譜等隨時間和地域的變化，定量評估人工增雨效果。

3、降水測量：可直接替代翻斗式雨量計；亦可加高支架用于高粱地等農業氣象測雨。直接測量降水分布和降水量，無需要考慮降水密度、持續時間或降水類型。降水粒徑分布可直接通過測量每種粒子的粒徑和速度獲得。

4、路況及機場天氣預警：設備可測量當前天氣現象及能見度，可用于高速公路管理及機場起降管理。

5、洪水早期預警：能快速、準確地測量降水量和降水分布，為洪水早期預警提供實測數據。

6、測雨雷達校準：這一目的可以通過測雨雷達（大氣層影響了測量的準確度）和Parsivel2的結合來達成。Parsivel2 提供地面的雨滴粒徑分布以及導出地面Z/R 關系的功能——這一功能用于調整測雨雷達的讀數。將Parsivel2和測雨雷達一起使用，可大大提高測雨雷達的遙測精度。

配置詳單

序號	貨物名稱	圖片	型號	數量	單位	主要性能參數

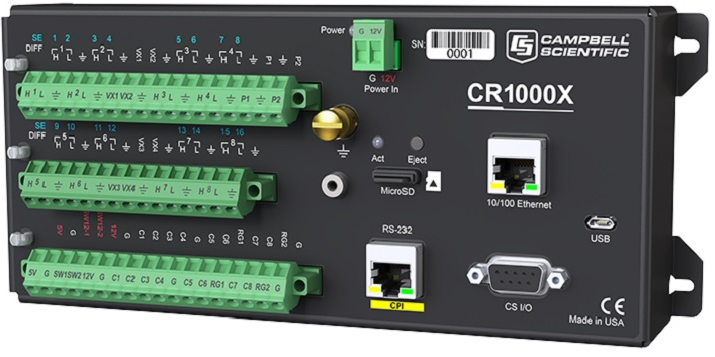

1	數據采集器		CR1000X	1	套	工作范圍：標準為-40°至+ 70°C，擴展工作范圍為-55°至+ 85°C      具有USB端口、以太網端口、內存卡槽、板載CPI端口      快速模擬測量功能：300 + Hz      分辨率測量：24位Adc      電流輸入通道：2個，用于0到20 mA或4到20 mA      支持完整的PakBus網絡
2	雨滴譜儀		OTT Parsivel2	1	套	光學傳感器：激光器二極管      波長：650 nm，輸出電量0.2mW，激光等級為1級      光束尺寸：180mm×30mm      測量面積：54c㎡      測量粒徑范圍：液態0.2~8mm，固態0.2~25mm      測量速度：0.2~ 20m/s      顆粒分類：32種大小和速度類別；      降水類型：可測8類降水（毛毛雨、細雨/雨、雨、雨夾雪、雪、米雪、雪片、凍雨和冰雹）      降雨強度測量范圍：0.001mm/h~1200mm/h      降水測量精度：液態±5%，固態±20%      輸出：WMO 4680/4677（SYNOP）4678（METAR/SPECI）和NWS代碼表      雷達反射系數Z：- 9.9~99dBz ±20%      電源：10~28VDC，加熱12/24V DC      接口：SDI-12、RS-485、脈沖輸出、USB      溫度范圍：-40℃~70℃；0~100%RH      防護級別：IP65，防鹽蝕
3	雨滴譜觀測軟件		DISDRO-Viewer1.0	1	套	數據中心軟件采用傳統的C/S架構設計，支持獨立站點和組網模式的應用。支持多站點觀測，能夠通過數值和圖形的方式顯示觀測數據。      軟件可圖形化顯示尺度譜、速度譜、三維譜、雨強、雨量、能見度、雷達發射圖等。
4	交流供電模塊		PA	1	個	性能指標：      1.尺寸：40.6×45.7×22.9cm      2.重量：7.7kg
5	系統安裝組件		TFG-1.6M	1	根	1.6米不銹鋼雨滴譜儀安裝桿
6	無線傳輸		H-8771	1	個	無線通訊模塊（要求接收端有靜態IP）
7	機箱		TENC14/16	1	個	性能指標：      1.尺寸：40.6×45.7×22.9cm      2.重量：7.7kg
