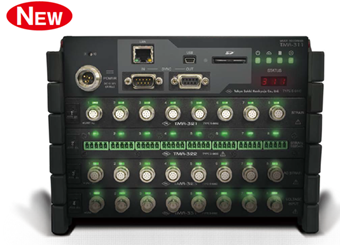

型 號：YLTMR-300
生產商：YLTML（日本東京測器）
用 途：YLTMR-300系列是一款小型多通道數據采集系統，可根據測量目的連接多種傳感器測量單元。它小型輕量，不僅可以在現有結構如機械、橋梁等有限空間內輕松安裝，而且可實現移動物體如汽車、飛機和船舶上的測量。
? 分布連接1
通過延長連接控制單元YLTMR-311和測量單元間的連接線纜，可將測量單元安裝在狹小空間內。
? 分布連接2
兩臺控制單元間的距離最多可延長至100米進行同步測量，可實現大范圍的多點測量（最多同步連接4臺控制單元，320通道）。
? 分布連接3
使用分布單元YLTMR-371，最多可分布連接10臺測量單元，最長100米。每個測量單元都可放置在傳感器附近，因此可大大節省傳感器布線和人力成本。

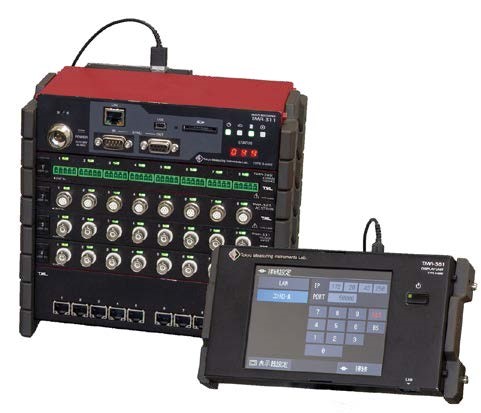

長時間連續測量
將控制單元YLTMR-311通過LAN線纜連接到個人電腦，測量數據可直接記錄到電腦中，無需局限于YLTMR-311或者SD卡的存儲容量，適合長期測量如疲勞測試等。
產品特點
1. 最多測量80通道（同步連接4臺控制單元最多可測320通道）
2. 單元間的分布連接
3. 支持高分辨率模式（0.1×10-6）（全橋應變單元和應變1G2G4G單元）
4. 采樣速度最高達100kHz
5. 提供USB和LAN接口
6. 最大支持32G SD卡
7. 斷電恢復后自動重啟測量
8. 配備UPS電路
9. DC電源供電
10. 結構緊湊防振，適于車載測量
11. 可根據需要組合多種測量單元
12. 支持多種傳感器輸入，如應變、溫度、電壓、轉速等

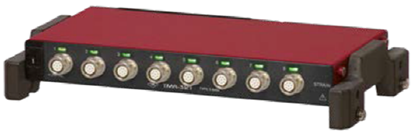

全橋應變單元YLTMR-321
TMR-321是全橋應變測量單元，也可以使用可選的衰減器電纜（CR-4010）進行電壓測量。 | |
型號 | TMR-321 |
通道數 | 8 |
輸入 | 應變 (全橋), 電壓 (使用選配的CR-4010時) |
適用的應變計電阻 | 120~1000Ω |
電橋激勵電壓 | DC 0.5V, 2V |
測量范圍 | ±20000×10-6應變（電橋激勵DC 2V） |
±80000×10-6應變（電橋激勵DC 0.5V） | |
測量精度 | ±20000/10000/5000×10-6應變范圍 |
±2000×10-6應變范圍 | |
尺寸 | 200(W)×25(H)×100(D)mm |
(突出部位除外) | |
重量 | 約 550g（含防護橡膠） |
電源 | DC 10V~30V 0.2A Max. |
(12V)由TMR-311供電 | |

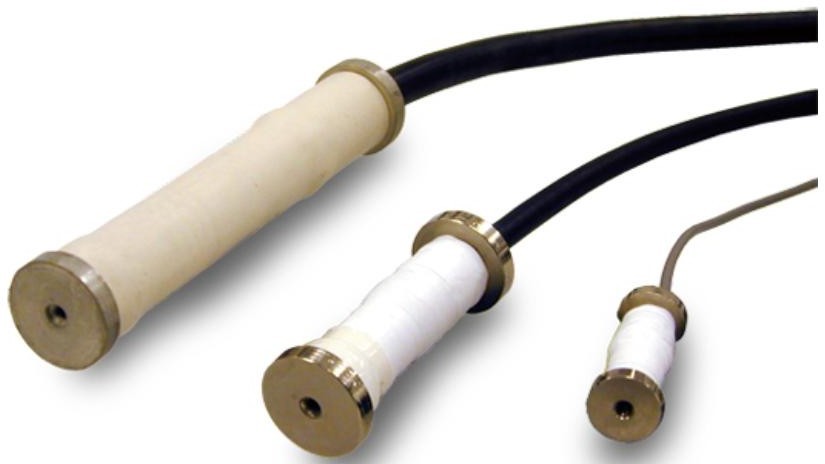

YL-100C應變傳感器
YL系列應變傳感器設計用于混凝土、砂漿、合成樹脂等材料固化過程中的應變測量， 這些材料會經歷從軟化到固化狀態的轉變。該系列傳感器極低的彈性模量(約為 40N/mm2 ) 和防水結構使其非常適用于固化早期階段的內部應變測量；其抗吸濕性可達到長期測量中極佳的穩定性。內置熱電偶傳感器的KM-BT 可同時實現應變和實際溫度測量，并可大大簡化布線工作。除上述埋入式測量外，結合多種可選配件，還可進行混凝土和 H 型鋼的表面應變測量。
KM-50F至 KM-100BT：IP 68
自溫度補償傳感器，線性熱膨脹系數接近混凝土低彈性模量允許在固化的早期階段進行內部應變測量除KM-30 和KM-50F 外，可同時測量應變和溫度可用于擋土墻、鋼支柱、板樁等的表面應變測量。
型號 | 量程 | 額定輸出 | 非線性 | 溫度使用范圍 |
YL-50F | 8000×10-6應變 | 約 4.0mV/V | 1% | －20～＋80℃ |
YL-100B | 5000×10-6應變 | 約 2.5mV/V | 1% | －20～＋80℃ |
YL-100HB | 5000×10-6應變 | 約 2.5mV/V | 1% | －20～＋80℃ |
