通過詳盡的大氣狀況視圖改進決策
CL61 使用在 2 個極化方向上測得的衰減后向散射廓線來計算去極化率。去極化 測量不僅可以實現液體/固體區分，還可以檢測灰塵和火山灰。
為了進一步增強大氣層結構報告功能， CL61 提升了信噪比 (SNR)。經過改進的 高分辨率衰減后向散射廓線可覆蓋最大 15.4 km 的全范圍。
借助這些增強功能和 BL-View 軟件，您還可以獲得大氣邊界層內大氣狀況的詳細視圖，例如，空氣質量預報視圖。
技術特點
CL61 包含了維薩拉的激光雷達技術。維薩拉豐富的激光雷達技術經驗可追溯至 20 世紀 80 年代。維薩拉云高儀在全球范圍內的安裝數量已達到數千臺。
維薩拉經過驗證的單鏡頭技術保證可靠的低空測量。
CL61 中的發射機技術可降低水蒸氣的吸收對測量的影響。
單接收機的去極化技術也使得云高儀不再需要現場校準。
便攜式通用數據
測量數據以可訪問的通用netCDF格式提供，便于與同事和其他用戶進行共享。
該系統能夠在內部緩沖數據，可消除簡短通信不一致問題。數據包括基于 NTP 進行同步的時間戳。
易于安裝和維護
CL61 是一款具有現代通信和網絡功能的緊湊型人眼安全激光雷達云高儀。其模 塊化結構可確保只需 1 人即可輕松安全地完成安裝。
該產品維護要求低，具有自我診斷功能和嵌入式故障分析功能，可縮短停機時 間。遠程以太網訪問減少了實地考察的需求和測量數據流中斷情況的發生。這些性能有助于降低總體擁有成本。
集成式安全軟件可確保儀器和數據安全。
技術數據
測量性能
測量范圍、云和后向散射 | 0~15400m |
報告分辨率 | 4.8m |
測量間隔 | 5s |
對硬目標的測量準確度 | ±5m |
激光 | InGaAs二極管 |
激光波長 | 910.55nm |
數據報告
大氣參數 | 云底高度（最多5層）、云層厚度和穿透性1)、降水/霧檢測1)、天空狀況1) |
大氣廓線 | 衰減后向散射廓線、平行和交叉極化廓線、去極化率廓線 |
狀態信息 | 內部監測數據1) |
1）將在未來提供。
輸入和輸出
額定電壓 | 120/230 V AC |
工作電壓 | 90-130/200-250 V AC |
過壓類別 | CAT III |
工作頻率 | 45~65Hz |
數據接口 | 以太網(>10Mbit/s) |
維護接口 | 以太網 |
信息格式 | NetCDF |
功耗 | |
帶加熱功能 | 最大370W |
不帶加熱功能 | 最大100W |
備用電池（可選）1) | 12 V DC/5Ah，工作時長>1小時 |
1) 將在未來提供。
機械規范

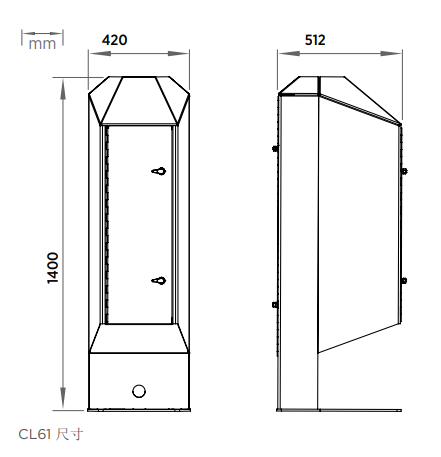

尺寸（高×寬×長） | 1400×420×512mm |
總重量 | 55kg |
防輻射罩重量 | 23kg |
接口裝置重量 | 12kg |
測量裝置重量 | 20kg |
材料 | 鋁合金 |
顏色 | 白色(RAL9003) |
涂層 | 多層涂層以防止環境腐蝕 |
傾斜角 | 默認值3° |
IP防護等級（處于防輻射罩之內時，不包括吹窗器） | IP66 |
工作溫度 | ?55~+55°C |
貯存溫度 | ?55~+60°C |
工作濕度 | 0~100%RH |
風力 | 最高60m/s |
生產標準
EMC抗擾度 | EN61326-1，工業環境 |
EMC輻射 | CISPR 32/EN 55032，B類 |
電氣安全性 | IEC/EN 61010-11) |
合規性標志 | CE,UKCA |
人眼安全 | 1M類IEC/EN 60825-1 |
符合ICAO易折性要求。2) |
1)IEC/EN/UL/CSA 61010-1將在未來提供。2)將在未來提供。
